LMBIT Bond-Schlagprüfgerät
Der Schlagprüfgerät ist eine Laborprüfmaschine, die zur Durchführung der von F.C. Bond entwickelten Zerdrückbarkeitsprüfung geeignet ist
Der LMBIT-Bond-Schlagprüfgerät ist ein Gerät zur Bewertung der Schlagbruchfestigkeit von Gesteinen und Mineralien. Durch die Messung der zum Zerkleinern einer Probe erforderlichen Energie liefert das Prüfgerät entscheidende Daten zur Optimierung der Auslegung und Auswahl von Zerkleinerungsanlagen, was zu erheblichen Verbesserungen bei der Effizienz und Wirtschaftlichkeit von Bergbau- und Aufbereitungsbetrieben führt. Seine Vielseitigkeit, Genauigkeit und Kosteneinsparungen machen ihn zu einem unverzichtbaren Gerät sowohl in der Bergbauindustrie als auch in der Materialforschung.
- Der Schlagfestigkeitsprüfer besteht aus zwei pendelnd gelagerten Hämmern mit einem Gewicht von jeweils etwa 30 lb, die so angebracht sind, dass sie gleichzeitig gleich starke Schläge auf die gegenüberliegenden Seiten jeder Gesteinsprobe ausführen.
- Die Zerkleinerbarkeitsprüfung ist an zehn oder mehr repräsentativen Bruchgesteinsstücken durchzuführen. Jedes Stück muss durch eine 3-Zoll-Quadratöffnung passen und an einer 2-Zoll-Quadratöffnung hängen bleiben. Eine größere Anzahl von Proben erhöht die Zuverlässigkeit der Prüfergebnisse.
Der Schlagprüfgerät ist für die Bedienung durch eine einzelne Person ausgelegt. Bei einem Stromausfall werden die Magnete abgeschaltet, und die Schlaghämmer fallen bei Belastung herunter.
Merkmale und Vorteile
- Magnetgesteuerte Hämmer für höchste Messgenauigkeit
- Einfache Bedienung und Wartung
- Liefert präzise und zuverlässige Daten gemäß der Haftfestigkeitsnorm

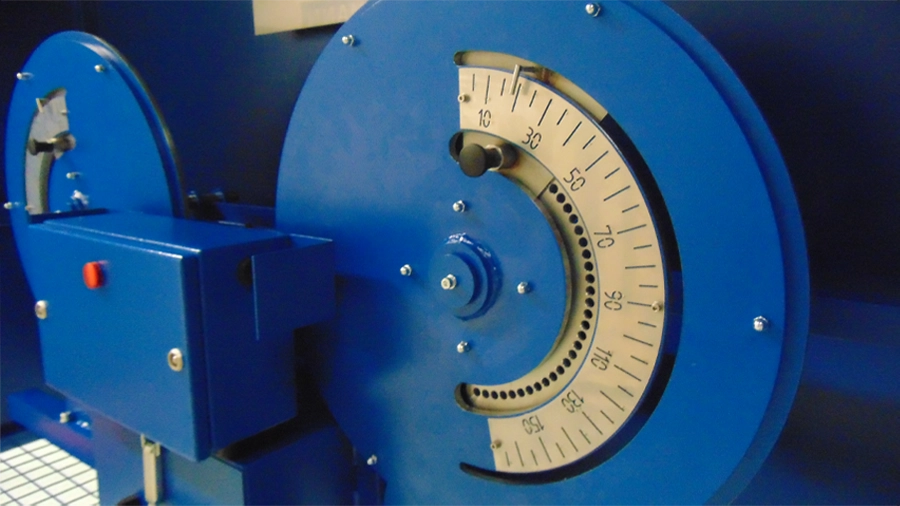

- Pendelhammer mit Skala
- Die Probe ist auf die Prüfplattform zu legen
- Prüfung: Mindestens 10, vorzugsweise 20 Proben sind zu prüfen.
- Ergonomisches und effizientes Design

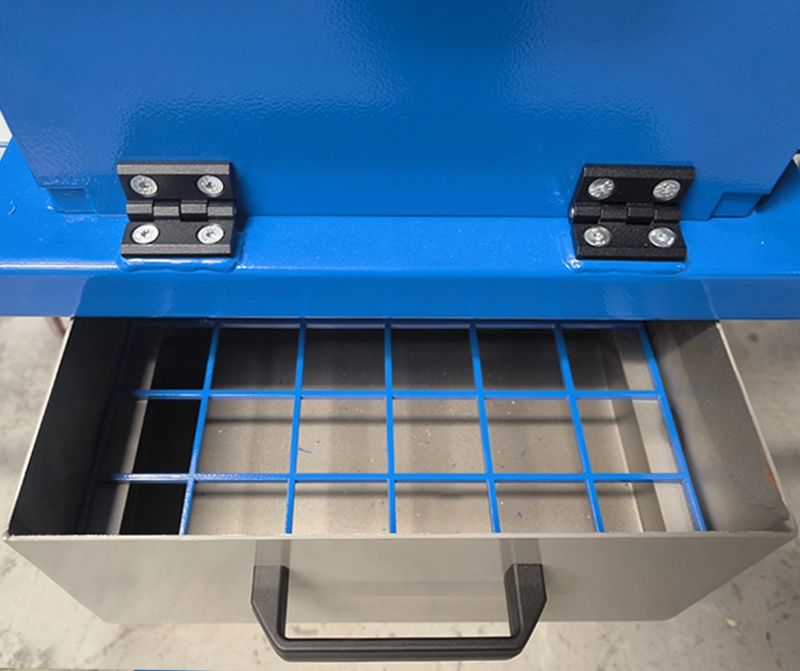

- Geschlossener Probenauffangbehälter für mehr Sicherheit
- Schnelle, reproduzierbare und genaue Prüfergebnisse
- Verstellbarer Probenhalter
Technische Daten
| Anwendungsbereiche | Bergbauindustrie, zur Ermittlung von Daten zur Härte und Schlagfestigkeit verschiedener Werkstoffe, Materialforschung |
| Funktionsprinzip | Bond-Index Materialprüfung durch Messung der Schlagfestigkeit bzw. der Widerstandsfähigkeit des Materials gegen Stöße |
| Einlaufgröße | > 50 / < 76 mm |
| Wiederholungszahl der Prüfungen (Durchsatz) | Mindestens 10, vorzugsweise 20 Prüfdurchläufe pro Probe |
| Einstellverfahren | Aktivierung über 2 Tasten und Einstellung des Hammers mittels Skala |
| Größe des Auffangbehälters | 200 ml |
| Siebmaschenweite | 3 und 2 Zoll |
| Elektrische Anforderungen | 0,55 kW |
| Stromversorgung | 230 V/50 Hz/60 Hz |
| Stromanschluss | 1-phasig |
| Standard | CE |
| Schutzart | IP40 |
| Gewicht | 260 kg |
| Abmessungen (Breite × Länge × Höhe) | 2006 × 506 × 1960 mm |
Funktionsprinzip des Bond-Index-Schlagversuchs
Der LMBIT-Bond-Schlagprüfgerät ist ein Spezialgerät zur Bestimmung der Schlagfestigkeit und der Bruchfestigkeit von Gesteins- und Mineralproben.
Diese Prüfung ist Teil einer Reihe von Bond-Tests, die von F.C. Bond entwickelt wurden, um die Mahlbarkeit von Erzen zu messen.
Der Bond-Schlagprüfgerät eignet sich besonders zur Bewertung der Schlagzähigkeit von Materialien, was in Branchen wie dem Bergbau, der Metallurgie und der Mineralaufbereitung von entscheidender Bedeutung ist.
Eine Gesteins- oder Erzprobe in Standardgröße (typischerweise mit einem Durchmesser von etwa 2–3 Zoll) wird vorbereitet und sicher in der Schlagkammer befestigt.

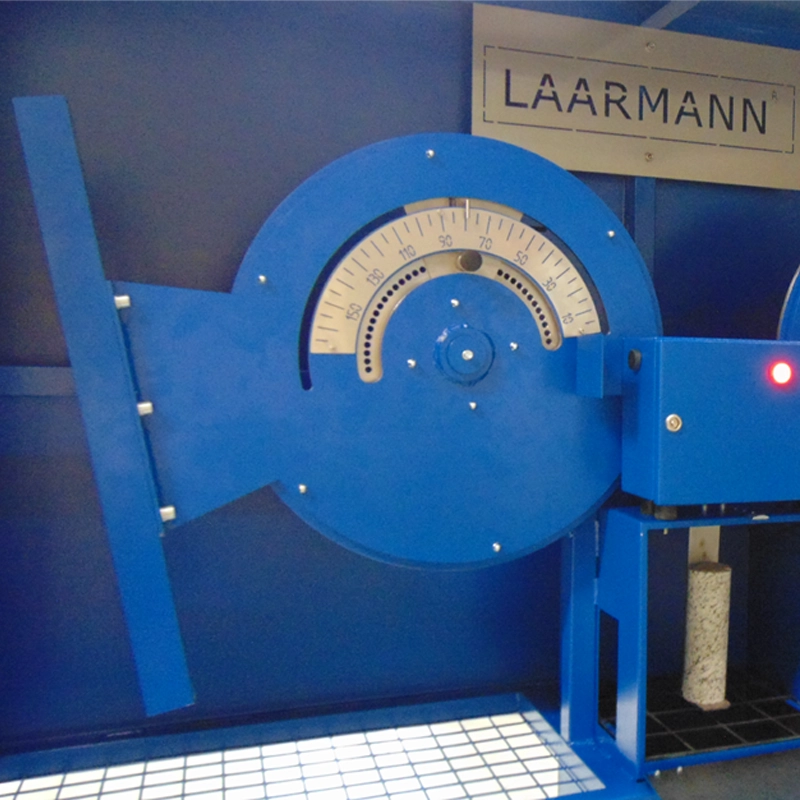

Der Pendelhammer wird auf eine vorgegebene Höhe angehoben und anschließend losgelassen. Der Hammer schwingt nach unten und trifft auf die Probe, wodurch diese in kleinere Stücke zerbricht.
Das Gerät misst die Energie, die von der Probe während des Aufpralls absorbiert wird.
Diese absorbierte Energie steht in Zusammenhang mit dem Bond-Schlagzerkleinerungs-Arbeitsindex (CWi), der die Energiemenge angibt, die erforderlich ist, um die Probe unter Aufprallbedingungen zu zerbrechen.
Der CWi-Wert wird bei der Auslegung und Auswahl von Brechanlagen herangezogen und hilft Ingenieuren dabei, die für ein bestimmtes Erz erforderliche Brechleistung vorherzusagen.
Der Bond-Schlagprüfapparat liefert präzise Messungen der Schlagbruchfestigkeit von Materialien.
Dies ist unerlässlich für die Ermittlung des erforderlichen Brechleistungsbedarfs bei der Aufbereitung verschiedener Erze im Bergbau und in der Mineralaufbereitung.
Die aus dem Bond-Schlagversuch gewonnenen Daten sind entscheidend für die Auslegung und Auswahl von Brechanlagen (wie Backenbrecher, Kreiselbrecher und Prallbrecher).
Die Kenntnis der Schlagfestigkeit trägt dazu bei, sicherzustellen, dass die ausgewählten Anlagen für die Aufbereitung bestimmter Erze effizient und langlebig sind.
Durch das Verständnis der Schlagzähigkeit des Materials hilft der Test dabei, die Auslegung des Mahlkreises zu optimieren, wodurch der Energieverbrauch gesenkt und die Gesamteffizienz der Anlage verbessert wird.
Der Bond-Schlagfestigkeitsprüfer kann eine breite Palette von Gesteins- und Mineralproben verarbeiten, von weichen bis hin zu extrem harten Materialien, wodurch er vielseitig für verschiedene Arten von Bergbaubetrieben und der mineralverarbeitenden Industrie einsetzbar ist.
Die Verwendung des Bond-Schlagfestigkeitstests zur Vorhersage der Zerkleinerbarkeit von Materialien hilft Unternehmen, ihre Betriebskosten zu senken.
Durch die Auswahl geeigneter Brecher und Mahlwerke wird der Verschleiß an den Anlagen verringert und die Wartungskosten gesenkt.
Die präzisen Daten aus dem Bond-Schlagfestigkeitstest ermöglichen die Optimierung von Brechkreisen, verhindern eine Überdimensionierung und stellen sicher, dass Maschinen nicht überdimensioniert sind, was zu höheren Anschaffungskosten führen kann.
Das Verständnis der Schlagfestigkeit von Materialien stellt sicher, dass Verarbeitungsanlagen keinen unerwarteten Überlastungen ausgesetzt sind, wodurch das Risiko von Anlagenausfällen verringert und die Sicherheit am Arbeitsplatz erhöht wird.
Sicherheitsmerkmale

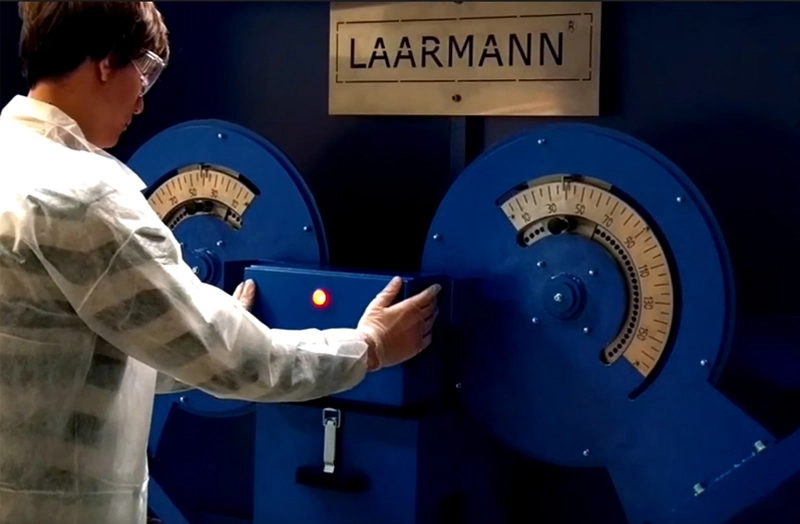

Das Bond-Schlagprüfgerät verfügt über eine robuste, stahlverkleidete Kammer, in die die Gesteinsprobe zur Prüfung eingelegt wird. Diese Kammer ist zum Schutz abgedichtet und kann geöffnet werden, um eine neue Probe einzulegen. Das Prüfgerät nutzt einen schwingenden Pendelhammer, um eine kontrollierte Schlagkraft auf die Prüfprobe auszuüben. Das Pendel wird aus einer bekannten Höhe ausgelöst, wenn zwei Tasten gleichzeitig 2 bis 3 Sekunden lang gedrückt werden; beim Aufprall auf die Probe zerschlägt es diese unter Ausnutzung der Schwungenergie.
FAQ zum Bond-Schlagprüfgerät (Häufig gestellte Fragen)
Anwendungsbereiche
Wird zur Charakterisierung von Erzen und zur Ermittlung des Energiebedarfs für die Erzzerkleinerung eingesetzt.
Unterstützt die Auslegung und Optimierung von Mahlkreisläufen durch die Bereitstellung von Daten zur Härte und Schlagfestigkeit verschiedener Materialien.
Nützlich in Forschung und Entwicklung zur Prüfung der Schlagfestigkeit verschiedener Materialien und Legierungen.
- Bestimmung der Schlagfestigkeit von Erzen, bevor diese in Brechern und Mahlwerken verarbeitet werden, was zur Optimierung der Anlagen und zur Senkung des Energieverbrauchs beiträgt.
- Liefert Daten, die für die Auswahl des richtigen Brechertyps für ein bestimmtes Material entscheidend sind, und stellt sicher, dass Brecher weder unterausgelastet noch überlastet werden.
- Unterstützt die Entwicklung neuer Legierungen und Werkstoffe durch die Prüfung ihrer Schlagfestigkeit und ist in Branchen wie dem Bauwesen und der Fertigungsindustrie von Nutzen.
- Wird zur Beurteilung der Schlagfestigkeit von Baustoffen wie Gestein und Zuschlagstoffen verwendet, die beim Bau von Fundamenten, Straßen und anderen Infrastrukturprojekten zum Einsatz kommen.
